Risposta nel dominio del tempo: sistemi di ordine zero e uno

Il gradino unitario come ingresso standard, regime transitorio e permanente, risposta dei sistemi di ordine zero e dei sistemi del primo ordine con costante di tempo.

Lo studio nel dominio del tempo

La maggior parte dei sistemi studiati può essere semplificata e ricondotta, con opportune ipotesi, a sistemi elementari facilmente analizzabili, detti sistemi di ordine zero, uno e due. La distinzione nasce in base al modo in cui rispondono a una sollecitazione standard. In particolare, la presenza e il numero di variabili di stato determinano tale risposta.

Si ricorda che una variabile di stato identifica la capacità di un sistema di immagazzinare materia, energia o informazioni.

SistemaN. variabili di statoTempo di risposta
di ordine zero0immediato
di ordine uno1con ritardo
di ordine due2con ritardo e oscillazione

Per valutare la risposta nel dominio del tempo, cioè l’andamento temporale delle variabili, occorre applicare un ben preciso tipo di ingresso e osservare come varia l’uscita. L’ingresso applicato è il cosiddetto gradino unitario u(t)u(t), cioè un segnale che vale 0 fino all’istante t=0 st = 0\ \mathrm{s} e poi, in un tempo nullo, assume il valore finito 1:

u(t)={0,t≤01,t>0u(t) = \begin{cases} 0, & t \le 0\\ 1, & t > 0 \end{cases}

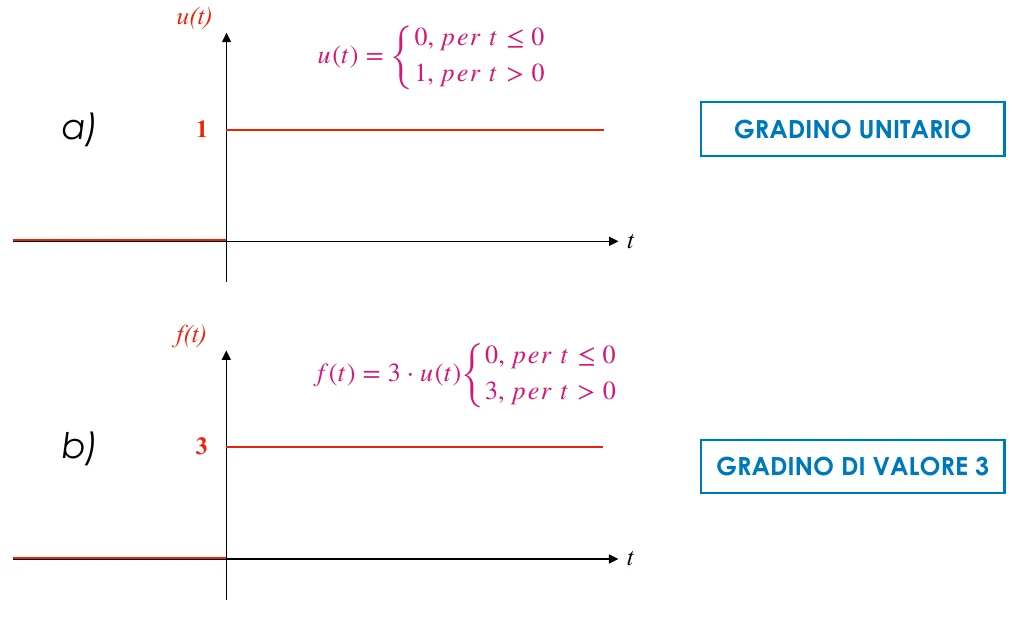

Gradino unitario u(t) e gradino di valore 3, f(t) = 3·u(t)
Fig. 1 – Gradino a) unitario; b) di valore 3.

Una volta definito il gradino unitario, si può definire qualunque altro ingresso di tipo a gradino con valore arbitrario. Nell’esempio di Fig. 1 b) si vede un ingresso a gradino di ampiezza pari a 3, f(t)=3⋅u(t)f(t) = 3\cdot u(t).

A parità di ingresso u(t)u(t), la risposta del sistema differisce a seconda dell’ordine.

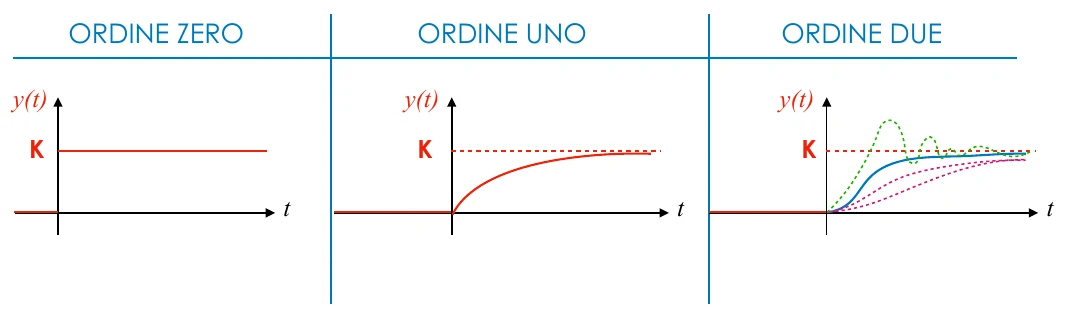

Risposta al gradino di un sistema di ordine zero, uno e due
Risposta al gradino per sistemi di ordine zero, uno e due.

Come si vede, la presenza (o l’assenza) delle variabili di stato determina la velocità e il tipo di risposta (uscita) del sistema.

Il valore finale, che rappresenta l’equilibrio al quale il sistema tende, prende il nome di valore di regime. L’andamento del sistema in questa condizione, in cui ha raggiunto la stabilità e segue l’ingresso, prende il nome di regime permanente (o solo regime). Tutta la fase di adattamento che porta il sistema dalle condizioni iniziali al valore di regime, e che precede il regime permanente, è detta regime transitorio.

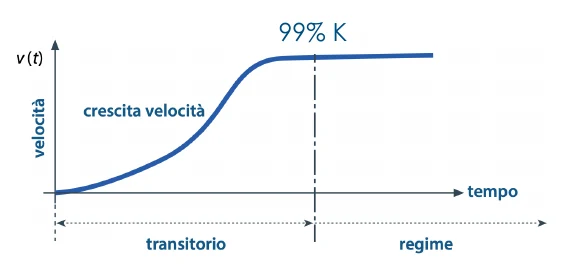

Grafico della velocità in funzione del tempo con il transitorio e il regime permanente al 99% di K
Fig. 2 – Regime transitorio e regime permanente.

Poiché l’uscita tende al valore di regime indefinitamente, cioè senza mai raggiungerlo, il transitorio si considera esaurito quando risulta y=0,99⋅Ky = 0{,}99\cdot K, cioè quando l’uscita è arrivata al 99% del valore di regime.

Sistemi di ordine zero

Un sistema di ordine zero è caratterizzato dall’assenza di variabili di stato e da una risposta al gradino di tipo istantaneo, cioè senza ritardi.

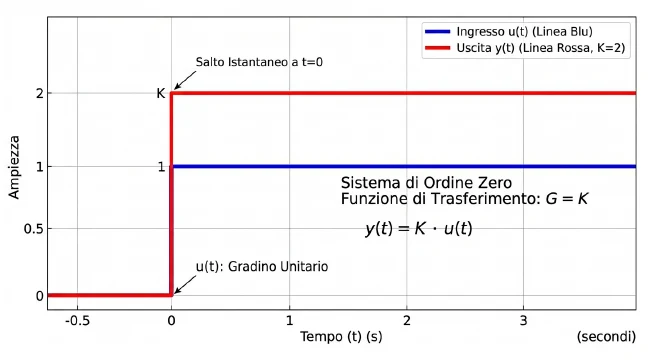

Ingresso a gradino unitario e uscita y(t) = K·u(t) con K = 2
Fig. 3 – Risposta di un sistema di ordine 0 al gradino unitario.

Un esempio elettrico è il partitore di tensione: applicando in ingresso una tensione a gradino, ad esempio tale che E=0 VE = 0\ \mathrm{V} per t<0 st < 0\ \mathrm{s} e poi E=10 VE = 10\ \mathrm{V} per t≥0 st \ge 0\ \mathrm{s}, la tensione in uscita cambia istantaneamente.

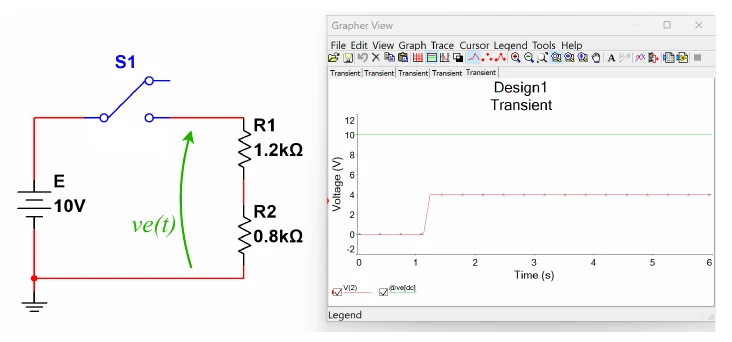

Nella Fig. 4 si vede la simulazione di un partitore (sistema di ordine zero) in cui l’osservazione parte all’istante t=0 st = 0\ \mathrm{s} e in t=1 st = 1\ \mathrm{s} l’interruttore si chiude sui resistori in serie R1R_1–R2R_2. L’ingresso del sistema è la tensione ve(t)=10⋅u(t)v_e(t) = 10\cdot u(t) e l’uscita è la tensione v2(t)v_2(t) sul resistore R2R_2. Il grafico mostra che nell’istante di commutazione l’uscita si modifica senza alcun ritardo, riproducendo la stessa forma d’onda dell’ingresso (una funzione a gradino). Con R1=1,2 kΩR_1 = 1{,}2\ \mathrm{k\Omega} e R2=0,8 kΩR_2 = 0{,}8\ \mathrm{k\Omega} il valore a regime è v2=10⋅0,81,2+0,8=4 Vv_2 = 10\cdot\dfrac{0{,}8}{1{,}2 + 0{,}8} = 4\ \mathrm{V}.

Circuito con interruttore S1, generatore da 10 V e partitore R1-R2, con il grafico della tensione in uscita
Fig. 4 – Simulazione di un sistema di ordine zero (partitore di tensione).

In un sistema di ordine zero l’uscita all’istante presente dipende solo dall’ingresso all’istante presente.

Sistemi di ordine uno

I sistemi di ordine uno sono caratterizzati dalla presenza di una variabile di stato. Come già ricordato, una variabile di stato indica la capacità del sistema di immagazzinare materia, energia o informazione. Nel caso di un circuito elettrico rappresenta un componente che accumula energia, caricandosi, come fa un condensatore o un induttore.

Dal corso di Elettrotecnica ed Elettronica è noto il fenomeno della carica (e scarica) del condensatore. La simulazione in Fig. 5 mostra l’andamento temporale della tensione ai capi di un condensatore (in verde), inizialmente scarico, durante il transitorio di carica.

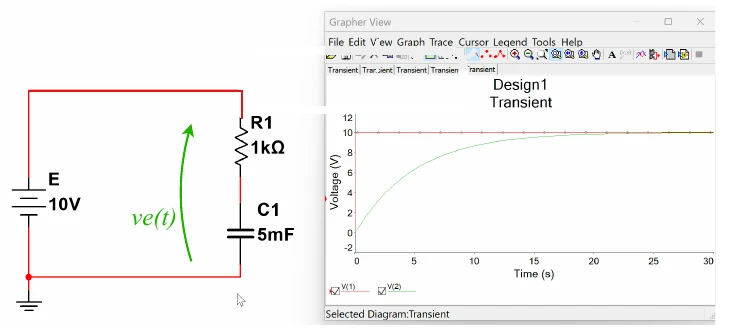

Circuito RC con generatore da 10 V, R1 = 1 kΩ e C1 = 5 mF, e grafico della tensione sul condensatore
Fig. 5 – Simulazione di un sistema di ordine uno (carica del condensatore).

Anche in questo caso l’ingresso del sistema è la tensione a gradino ve(t)=10⋅u(t)v_e(t) = 10\cdot u(t), che commuta istantaneamente. Lo stesso non si può dire dell’uscita, che raggiunge il valore impresso dal generatore dopo un tempo non nullo, con un andamento esponenziale. Con R1=1 kΩR_1 = 1\ \mathrm{k\Omega} e C1=5 mFC_1 = 5\ \mathrm{mF} la costante di tempo vale τ=R1C1=5 s\tau = R_1 C_1 = 5\ \mathrm{s}, quindi la tensione sul condensatore raggiunge il 99% del valore dell’ingresso dopo 5τ=25 s5\tau = 25\ \mathrm{s}.

La risposta di un sistema di ordine uno al gradino unitario si può rappresentare come

y(t)=1−e−t/τy(t) = 1 - e^{-t/\tau}

dove la grandezza τ\tau è detta costante di tempo e rappresenta il tempo necessario a raggiungere il 63% del valore finale.

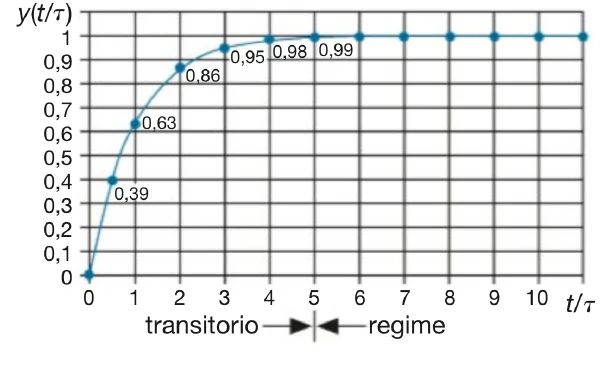

Grafico di y in funzione di t/τ con i valori 0,39; 0,63; 0,86; 0,95; 0,98; 0,99
Fig. 6 – Valore della risposta per multipli di τ.

Come si vede dal grafico, per t=τt = \tau si ha y=63%y = 63\% del valore di regime, per t=2τt = 2\tau risulta y=86%y = 86\% e per t=5τt = 5\tau si ha y=99%y = 99\% del valore di regime. Questo vuol dire che dopo 5 costanti di tempo il transitorio può ritenersi concluso.

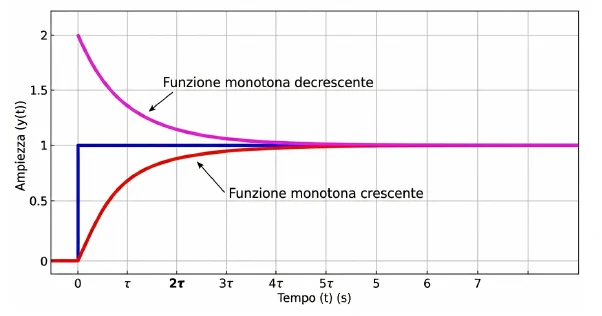

Una caratteristica dei sistemi del primo ordine è che l’andamento dell’uscita è monotòno, cioè resta tutto dallo stesso lato rispetto al valore di regime. Questo tipo di uscita è detta aperiodica.

Funzioni monotone crescente e decrescente che tendono al valore di regime 1
Fig. 7 – Funzioni monotone crescente e decrescente.

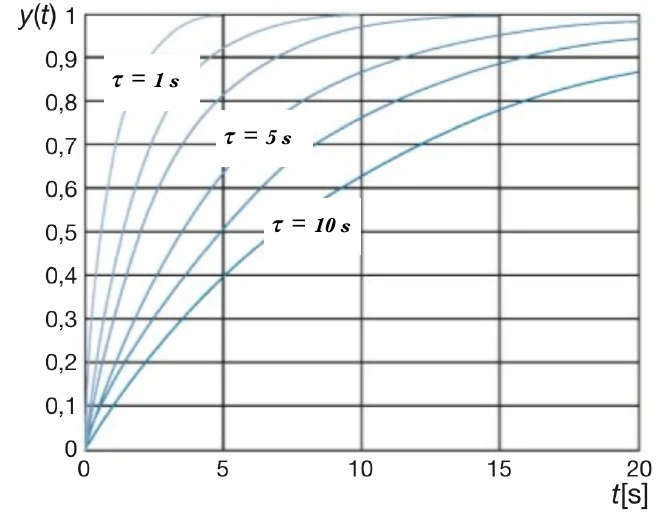

La costante di tempo τ\tau fornisce un’indicazione di quanto rapidamente evolve il sistema verso la condizione di regime. Essendo un tempo, valori minori di τ\tau denotano maggiori velocità di risposta; infatti il tempo di risposta del sistema è pari proprio a 5τ5\tau. Il grafico seguente mette a confronto le risposte di sistemi con differenti valori della costante di tempo e si vede che i più rapidi sono quelli che hanno τ\tau minore.

Risposte al gradino con costante di tempo di 1 s, 5 s e 10 s
Fig. 8 – Velocità di risposta in funzione della costante di tempo.

Esempio 1. Si consideri un sistema di ordine uno che, in risposta a un segnale a gradino unitario, raggiunge in 10 s il valore di regime. Si richiede di determinare il valore assunto dalla funzione che definisce la risposta alla sollecitazione dopo che sono trascorsi 500 ms dall’applicazione del segnale e l’istante di tempo in cui il sistema raggiunge un’ampiezza pari a 0,4.

Dati: ingresso u(t)u(t); 5τ=10 s5\tau = 10\ \mathrm{s}; t1=500 mst_1 = 500\ \mathrm{ms}; y(tx)=0,4y(t_x) = 0{,}4.

L’uscita del sistema è y(t)=1−e−t/τy(t) = 1 - e^{-t/\tau} e la prima cosa da trovare è la costante di tempo: 5τ=10 s⇒τ=2 s5\tau = 10\ \mathrm{s} \Rightarrow \tau = 2\ \mathrm{s}. Dopo t1=500 ms=0,5 st_1 = 500\ \mathrm{ms} = 0{,}5\ \mathrm{s} l’uscita vale

y(0,5)=1−e−0,5/2≃0,22.y(0{,}5) = 1 - e^{-0{,}5/2} \simeq 0{,}22 .

Resta da calcolare txt_x, cioè l’istante in cui y=0,4y = 0{,}4:

0,4=1−e−tx/2  ⇒  −tx2=ln⁡(1−0,4)=ln⁡(0,6)  ⇒  tx=2ln⁡ ⁣(10,6)≃1,02 s.0{,}4 = 1 - e^{-t_x/2} \;\Rightarrow\; -\frac{t_x}{2} = \ln(1 - 0{,}4) = \ln(0{,}6) \;\Rightarrow\; t_x = 2\ln\!\left(\frac{1}{0{,}6}\right) \simeq 1{,}02\ \mathrm{s}.
